微挤出原线

Temp-Flex MediSpec 微挤出原线

Temp-Flex MediSpec 微挤出原线可满足侵入性和植入性医疗应用的严格公差要求,在各种低至 52 AWG 的导体材料生物相容性材料中提供高可靠性

  • 总览

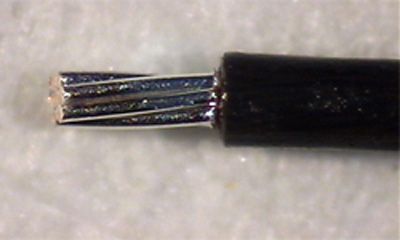

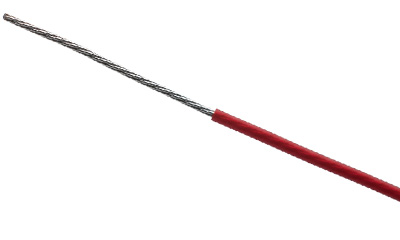

  • 产品图片
  • 特性和优点
  • 规格
  • 应用
  • 文献
  • 其它产品

Temp-Flex MediSpec 微挤出原线使客户能够设计可密集打包的手术植入导线,适合各种医疗应用。电线绝缘将通过一种精准的挤出工艺来实现,并带来优于其他技术的介电完整性。

该工艺可在同一时间内对电线进行包覆以提供稳定而一致的涂层。此外,这种工艺可实现无针孔绝缘,从而限制导体暴露风险并提供比弥散涂层或搪瓷涂层更为可靠的绝缘性能。

  • 采用挤出工艺为电线包覆绝缘层

    确保植入式铅环境中的准确同心度(保证电线周围涂层厚度均匀一致)

  • 可提供广泛的材料选择:导体(SPC、MP35N、贵金属、不锈钢);生物相容性绝缘材料(FEP、PFA 和 ETFE);多种线规(36 至 52 AWG)

    可高度定制

  • 化学惰性绝缘

    不会受手术液体影响或与之发生反应。确保在人体内的生物适应性

  • 毫无缺陷或孔洞的无针孔电线

    提供与采用乳胶涂层和弥散涂层等容易破裂的涂层的类似产品相比更出色的可靠性

  • 导体壁厚低达 0.0076 毫米

    满足侵入式和植入式医学应用的严格公差要求

  • 参考信息

    包装:DIN125 线轴(典型),或按客户要求

    UL 文件编号:E61522

    设计单位:英寸

    RoHS:是

    不含卤素:否

  • 结构

    导体材料:镀银铜、合金(MP35N)、贵重金属、不锈钢

    导体尺寸:36 到 52 AWG

    绝缘材料:ETFE, PFA, FEP

    同心度:取决于所选的组合导体和绝缘材料,壁厚低达 0.0076 毫米

  • 电气

    介电常数:2.5 (ETFE) 和 2.1(PFA 和 FEP)

    耐电压:250V DC 至 3,000V DC,具体取决于材料和壁厚

  • 机械

    弯曲 (+/- 90°) 柔性寿命:取决于具体订单编号

    旋转柔性寿命:取决于具体订单编号

    重量:取决于具体产品编号

  • 物理

    耐火性:UL94 V-0

    工作温度:
    ETFE:-55 至 +150°C
    FEP:-55 至 +200°C
    PFA:-55 至 +260°C

医疗

  • 心脏节律管理
  • 导管
  • 人工耳蜗
  • 深脑刺激
  • 除纤颤器
  • 内窥镜应用
  • 侵入式探针
  • 神经疗法
  • 起搏器
  • 疼痛管理
  • 脊髓刺激

这并非此产品应用的最终名单。它只代表了一些最常见的用途。

手册 (PDF)
  • Molex Temp-Flex 专用电缆

    English

数据报表(PDF)
  • Temp-Flex MediSpec 微型同轴电缆

    维持挑战性机械尺寸的同时,使用多种含氯聚合物和导体类型提供具有高度完整信号传送功能的定制解决方案

  • Temp-Flex MediSpec 高密度 Micro-Ribbon 电缆

    通过更换单条原线以及带有带状平行电线的柔性电路,来降低侵入式和植入式医疗设备的成本。

  • MediSpec 混合圆形 MT 电缆组件和插座

    提供高性能混合光电信号,以减少医疗系统中所需连接器的数量。

产品亮点

类别:
Temp-Flex 专用电线和电缆产品
绝缘:无针孔绝缘 (FEP, PFA, ETFE)
线径规格 AWG:36 - 52
外径 (OD):严格壁厚公差:小至 5% 导线外径

相关产品
