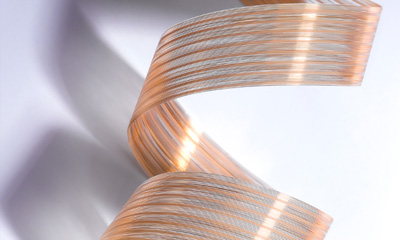

Temp-Flex MediSpec 高密度 Micro-Ribbon 电缆
Temp-Flex MediSpec 高密度微型带状电缆尺寸小巧，拥有最佳信号传输和精确电气长度匹配功能，是侵入式和植入式医疗应用的理想选择
Temp-Flex MediSpec 高密度微型带状电缆可以实现高密度、长距离的精确信号传输，使用带状平行导线替代单独的初级导线和柔性电路，减少侵入式和植入式医疗设备的成本。利用氟化物技术将相邻的平行电线捆绑成有序的密集封装以便于布线和电长度匹配。该技术可确保每根电线在严密控制的间距内具有相同的长度，从而提供精确的电气性能。可提供长度较长的连续电缆，而且不受传统柔性电路设计的标准制造能力或定价限制条件的限制。
低损介电常数（低至 2.1），取决于绝缘材料
可实现最佳信号传输和最低损耗
氟聚合物绝缘细线 Micro-Ribbon 电缆领域的行业领导者
以极为密集的形式提供高度可靠的布线解决方案
间断连接：整个布线长度分布有离散和带状电缆节段
混合带状：将多种类型的导线组合在一个扁平带状电缆中（同轴、电源、初级导线等）
通过生物相容性材料提供久经验证的 Temp-Flex MediSpec 性能
确保电缆成为植入式和侵入式医学应用的理想选择
连续的带状平行电线捆绑成较长的电缆长度（根据客户要求的连续线轴）
确保精确的电长度匹配和轻松布线
由小间距（76 微米）、严格公差（13 微米）和多种线规（36 至 50 AWG）构成的紧凑尺寸
可实现多个高密度信道（多达 13 信道/毫米，或 169 信道/平方毫米）
多种导体材料，包括镀银铜 (SPC)、MP35N、贵金属和不锈钢
可高度定制
参考信息
包装：6.00” spools typical or as per customer request
UL 文件编号：E61522，款号 20809 适用于 36 至 46 AWG，仅含 PFA 绝缘材料
设计单位：英寸
RoHS：是
不含卤素：否
结构
导体材料：Silver-Plated Copper, Alloy (MP35N), Precious Metals, Stainless Steel
导体尺寸：36 到 50 AWG
绝缘：无针孔绝缘（ETFE、PFA、TPE、尼龙）
间距：Dependent on specific order number, as small as 76μm
间距公差：+/- 13μms
电气
介电常数：2.5 (ETFE)、2.1 (PFA)、3.2 至 5（尼龙）
时间延迟：5.28 ns/m (ETFE)，4.82 ns/m (PFA)，5.97 至 7.45 ns/m（尼龙）
耐电压：250V DC
机械
弯曲 (+/- 90°) 柔性寿命：取决于特定订单编号
旋转柔性寿命：取决于特定订单编号
重量：取决于特定订单编号
物理
耐火性：
ETFE 和 PFA — UL94 V-0
尼龙 — UL94 HB
工作温度：
ETFE:-55 至 +150°C
PFA:-55 至 +260°C
尼龙：-40 至 +80°C
医疗
这并非此产品应用的最终名单。它只代表了一些最常见的用途。
Molex Temp-Flex 专用电缆
MediSpec 产品系列
通过提供最新的互连技术，MediSpec 产品可为医疗设备制造商提供大力支持，从而最大化产品效率、可靠性和灵活性。
Temp-Flex MediSpec 微挤出原线
无针孔绝缘通过弥散和乳胶绝缘工序实现了卓越的可靠性
Temp-Flex MediSpec 微型同轴电缆
维持挑战性机械尺寸的同时，使用多种含氯聚合物和导体类型提供具有高度完整信号传送功能的定制解决方案
