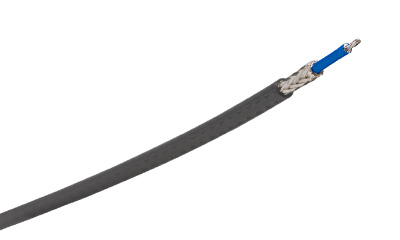

Temp-Flex实芯低损耗柔性微波同轴线缆
实现优异的相稳定性和截止频率Temp-Flex柔性低损耗微波同轴电缆，实心FEP或PFA(纯度高)速度和电介质，以满足严格的电气要求在军事和工业应用。
Temp-Flex实心柔性低损耗微波同轴电缆提供高截止频率、相位稳定性和低插入损耗。该电缆70%VOP和100dB或更大的屏蔽效果和保护来自内部和外部干扰。
紧密的尺寸和电气产品的一致性控制提供最小电压驻波比(VSWR)和低插入损耗。
结合选项connectorize)，该线缆提供解决方案，适用于广泛的市场应用需求，包括航空/国防、测试和测量。
微波同轴电缆绝缘的FEP或PFA含氟聚合物电介质，以确保卓越的控制和监视雷达、军用飞行器、卫星、航天、导弹、无线电频率(RF)消融、测试和测量设备。
挤压实心含氟聚合物（FEP或PFA)电介质
相位稳定在室温范围(相对于PTFE的“膝关节”效应分子相转变)。优异的相稳定性与挠曲PTFE相比竞争对手所要求的特性的截止频率的范围35GHz至112，取决于电缆尺寸
过程控制和优化设计
动态最小稳定电缆与电气特性(阻抗变化和插入损耗，在动态应用中)
作为整体总成使用Molex连接器用于与RF电缆尺寸和连接器类型选择
端对端解决方案的客户需要表征信号完整性报表
高温、FEP和PFA含氟聚合物挠性绝缘介电材料
承受高温焊接终止
螺旋缠绕扁平导线与屏蔽编织物
可获得优良的屏蔽效能大于100dB。与竞争对手相比，提供了增强的灵活性的半刚性同轴微波解决方案
高度可靠的VSWR(电压驻波比)特性
优化的回程损耗性能
高度一致的制造过程中用于保持业界最小的机械公差(0.047、0.086，0.141”)
产生极其稳定的电气性能。确保最小改变电特性（阻抗和插入损耗，但在动态应用中)
参考信息
包装：12英寸卷轴
UL 文件编号：e61522，风格：1354
配合：高频RF连接器(即，SMA，SMP，
SMPM，2.92mm，2.4mm)
使用：射频连接器
设计单位：英寸
RoHS：是
是否含卤：否

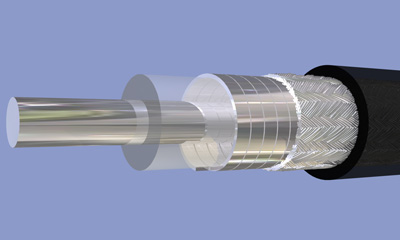

结构
中心导体：3119awg，实心或绞合镀银铜线
介：介FEP或PFA(纯度高)
内屏：螺旋形卷绕的扁平导线(镀银铜)
外屏：编织层(镀银铜)
外护套：FEP树脂、任选的聚氨酯
电气
阻抗：50欧姆+/-1可用选项(75欧姆)
电容：29pF/ft(所有尺寸)
标称延迟：1ns/ft
时延容限：+/-10ft/PS标准
插入损耗：取决于具体编号
截止频率：取决于具体编号
屏蔽效能：>100dB
相变与温度的关系：取决于具体编号
相变与挠曲：取决于具体编号
连续功率：取决于具体编号
机械
最小静态弯曲半径：取决于具体编号
动态最小弯曲半径：取决于具体编号
重量：取决于具体编号
物理
耐火性：ULV-0(1351)
工作温度：-65to+125°C
防御
工业
这并非此产品应用的最终名单。它只代表了一些最常见的用途。
