双绞线电缆

高速双绞布线
我们的 InfiniTwist 产品(通过我们的 Madison Cable 产品系列制造)允许更小弯曲半径,从而改善高密度系统中的电缆管理。双绞线设计也有助于显著地减少因活塞运动产生的端接问题。电缆的设计本身具有平衡,比并行线对产品的机械可靠性更强。InfiniTwist 电缆非常适合需要把柔性、弯折寿命和弯曲半径等列入考虑的环境。


速度高达 16 Gbps 或更高

深入了解:InfiniTwist

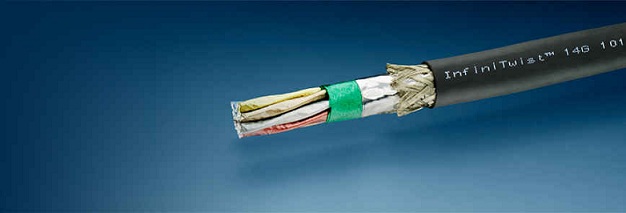

我们的 InfiniTwist 系列高速电缆设计在弯曲半径、柔性、可靠性、延时偏斜和模式转换 (SCD21) 方面优于并行线对设计。利用双绞线屏蔽设计,InfiniTwist 产品允许更小弯曲半径,从而改善高密度系统中的电缆管理。双绞线设计也有助于显著地减少因活塞运动产生的端接问题,而且电缆的设计本身具有平衡,比当前的并行线对产品的机械可靠性更强。


InfiniTwist 产品系列使用美国线规 34 号到 24 号的导线,可选结构为 1 到 36 对,甚至更多对。电缆可制造为具有 85 至 100 欧姆的阻抗,并支持高达 16 Gbps 或更高的传输速度。这种性能允许电缆适用于以下应用:InfiniBand SDR、DDR、QDR 和 FDR – 1X、4X AND 12X、10G/40G/100G 以太网(1X、4X、10X)、SAS 6、AND 12 Gb/s、SFP+、QSFP+、CXP、CR4、CR10、16 Gb/s 光纤通道,以及根据客户请求指定的其他自定义应用。


  • 1 至 36 对或更多对的结构,1X、2X、4X、8X、12X
  • 可选导线尺寸有美国线规 32 号、30 号、28 号、26 号和 24 号
  • 可选阻抗为 85-100 欧姆
  • 支持高达 16 Gbps 或更高的传输速度


16+

Gbps 传输速度,具有 85 至 100 欧姆阻抗

RoHS

符合规定的产品,具有各种选择,能满足各种地区性要求

2012

我们的 Madison Cable InfiniTwist 高速电缆荣获 EDN China 创新奖





双绞线布线的特性
  • 使用镀银导线,实现极佳的信号完整性
  • 泡沫内绝缘具有均匀的小气泡结构,获得出色的性能
  • 具有低烟无卤素设计
  • 比并行线对更小的弯曲半径(弯曲半径小于 2.5 倍电缆直径,根据 SFF 8417-多导线电缆弯折周期测试程序测得)
  • 由于使用双绞线而获得更佳的柔性
  • 比并行线对更强的机械可靠性
  • 导线或线对几乎不会出现并行线对中的活塞运动
  • 可选导线尺寸有美国线规 32 号、30 号、28 号、26 号和 24 号
  • 1 至 36 对或更多对的结构,1X、2X、4X、8X、12X



TIA/EIA 和 ISO 规范

我们的双绞线电缆产品满足并经常超越所有的 TIA/EIA 和 ISO 规范。为了安全而列出 (CMR/CMP),这些产品具有类别 5、类别 5e 和类别 6 性能。





TurboTwin,来自 Madison Cable并行线对结构

TurboTwin,来自 TE 的 Madison Cable

TurboTwin 电缆设计采用经验证的并行线对结构。这些设计允许对线对位置、排扰线方向和线对标识进行定制。TurboTwin 产品系列的电缆直径比类似的 InfiniTwist 电缆设计稍小,非常适合于对电缆弯折寿命或弯曲半径没有要求的应用。
