JAE
板对板连接器-wp27d系列
板对线连接器-HD系列
FPC连接器-FR02系列
卡座连接器-ST50系列
模块连接器-SM3系列
方形连接器-KN02系列
圆形连接器-JB10系列
同轴连接器-CP03系列
光连接器-FO-BD2系列
汽车电子-KW02系列

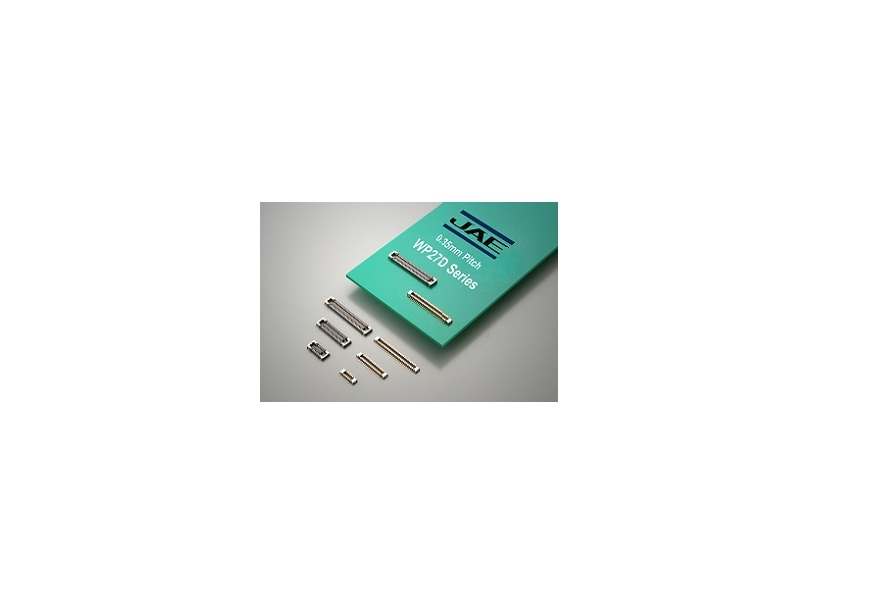

概要:
特点:
一般规格
#的触点 | 10、30、34、38、40、50。 |
---|---|
间距 | 0.35mm、2行 |
电流 | 信号端子:AC,0.3A/DC端子 终端功率:交流,DC端子/3.0A |
额定电压 | AC、DC50V |
接触电阻 | 信号端子:70mΩmax.(初始) 压紧:20毫欧的最大(起始) |
绝缘电阻 | 最小100兆欧的(初始) |
介质耐电压 | AC250vr.m。1分钟 |
总插入力 | 1.5N×(N+4)中,max(n:No.Pos.) |
总提取力 | N×N(N:No.Pos.) |
生命时间 | 30配合循环 |
工作温度范围 | -40°。C至+85°。C |
下载:
概要:
特点:
一般规格
#的触点 | 40位置(HD1),POS30。(HD2) |
---|---|
间距 | 0.5mm |
额定电压 | AC,DC100V/接触每个 |
绝缘电阻 | 1000兆欧min。 |
介质耐电压 | AC250vr.m(1分钟) |
工作温度范围 | -40°。C至+85°。C |
适用电缆 | #32#36AWG导线(离散) #44~#36AWG(细线同轴) |
下载:

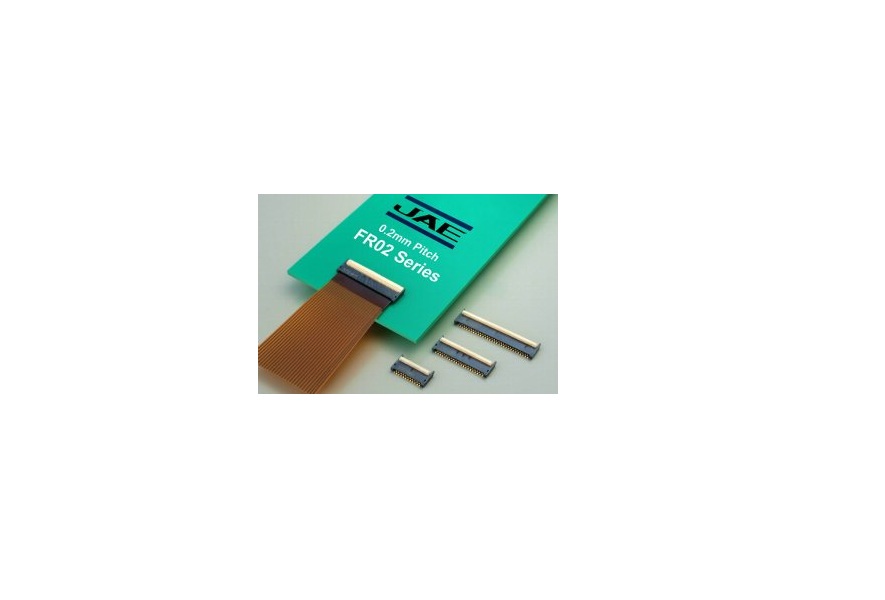

概要:
特点:
一般规格
#触点 | 23、41、51、61的位置 |
---|---|
间距 | 交错式0.2mm |
电流 | AC、DC端子/0.25A |
额定电压 | AC、DC50V/终端 |
接触电阻 | Odd number contacts::max120毫欧的(初始),Ωmax140。(试验后), Even number contacts:最大100毫欧的初始(),120毫欧最大(试验后), |
介质耐电压 | AC250vr.m(1分钟) |
FPC适用厚度 | T0.2mm+/-0.03mm |
工作温度范围 | -40°。C至+85°。C |
配合循环耐久性 | 20倍 |
下载:

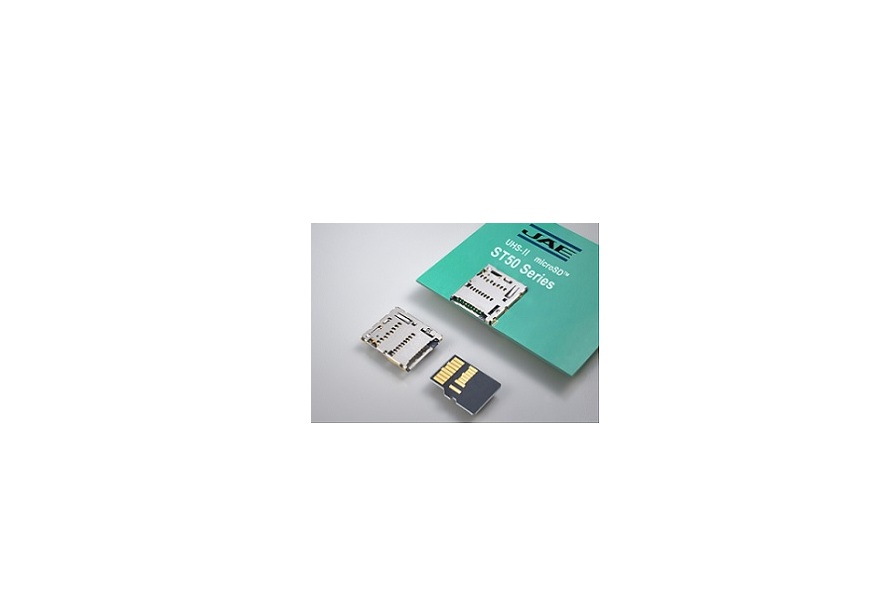

概要:
特点:
一般规格
#触点 | 17POS。 |
---|---|
电流 | 0.5A |
额定电压 | 10V |
接触电阻 | 100mΩmax.(初始) |
绝缘电阻 | 1000兆欧(初始) |
介质耐电压 | 500vacr.m(1分钟) |
耐久性 | 5000倍 |
工作温度范围 | -25℃。C至+85°。C |
下载:

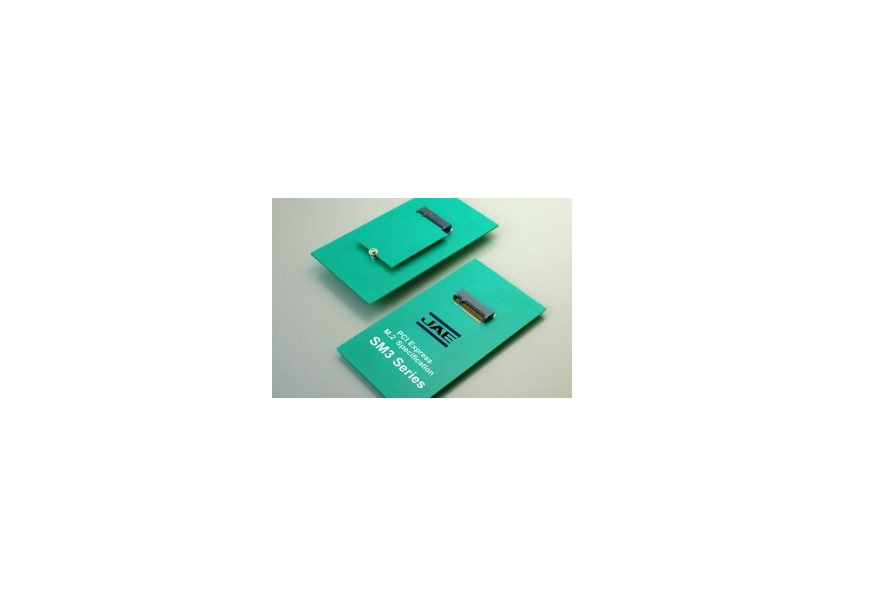

概要:
特点:
一般规格
#的触点 | 位置67 |
---|---|
间距 | 0.5mm |
电流 | 0.5A/引脚 |
接触电阻 | Max55毫欧。 |
介质耐电压 | 300ACvr.m(1分钟) |
工作温度范围 | -40°。C~+80°。C |
配合循环 | 60倍 |
下载:

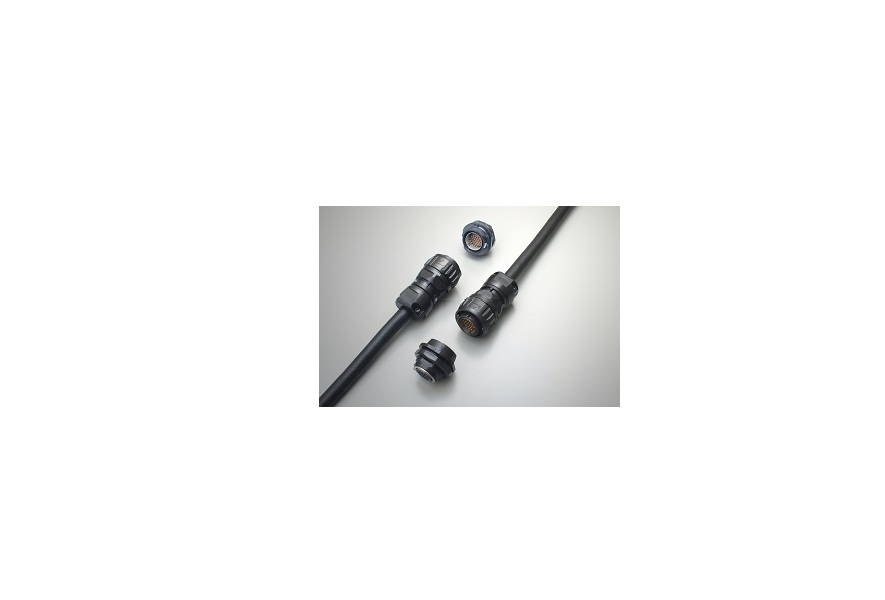

概要:
特点:
一般规格
接触数目 | 功率:24。 制动:6POS。 信号:POS16。 |
---|---|
额定电流 | 功率:13A。 刹车:2A 信号:2A。 |
额定电压 | 电源:250伏交流电 制动:24VAC 信号:24VAC |
下载:
概要:
特点:
一般规格
下载:

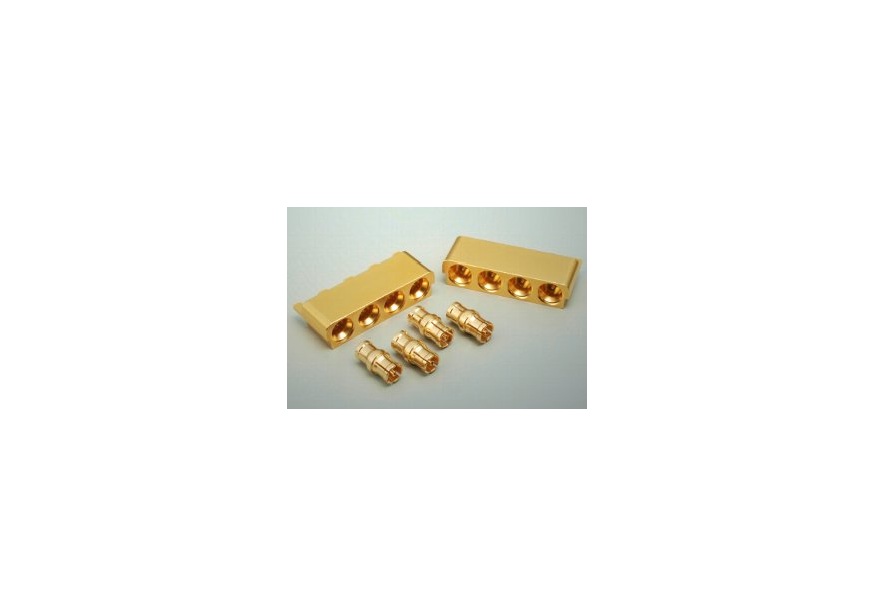

概要:
特点:
一般规格
阻抗特性 | 50欧姆 |
---|---|
操作频率 | DC至65ghz |
电压驻波比(V.S.W.) | 1.5(最大)DC至65ghz |
额定电压 | vacr.m160。 |
绝缘电阻 | 5000兆欧min。 |
介质耐电压 | 500vacr.m(1分钟) |
工作温度范围 | -55°。至+125°C。C |
配合耐久性 | 100倍 |
下载:

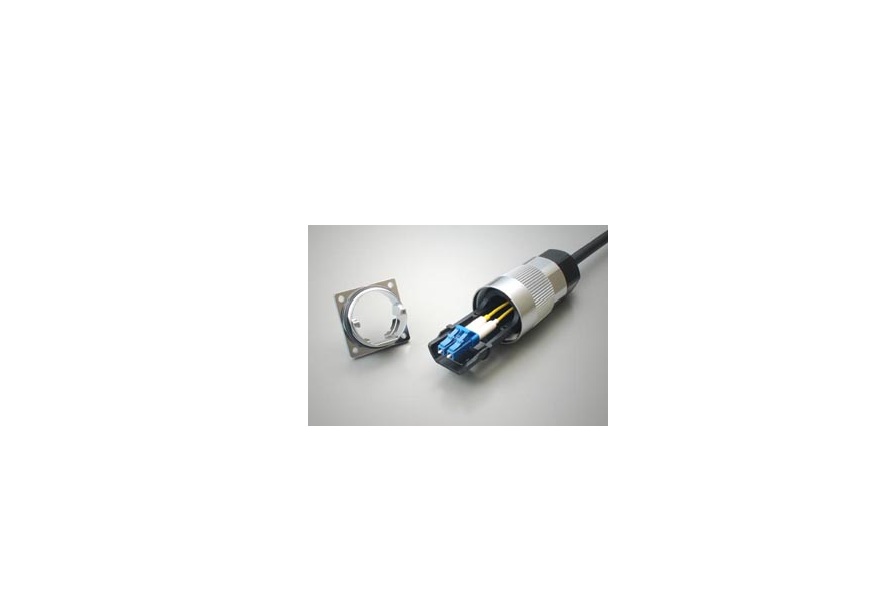

概要:
特点:
一般规格
适用电缆 | 直径7.0mm(标准)直径(FO-BD2-插头P) 7.2mm直径至5.86(FO-BD2-插头P-V2) 直径8.5~10.0mm(FO-BD2)-V4-P插头 |
---|---|
重复配对 | 500倍 |
索夹强度 | N100分钟。 当每个插头(最大直径)是适用电缆 |
防尘和防水性能 | IP67(交配) |
耐蚀性 | 720小时的盐雾 |
工作温度范围 | -40°。C至+85°。C |
下载:

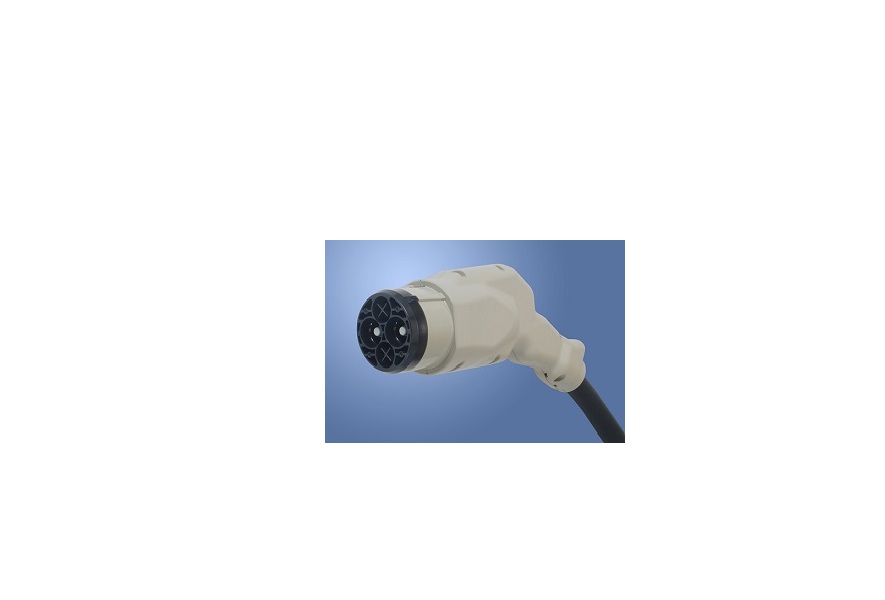

概要:
特点:
应用:
下载:
