CAP/CAPI 6T 伺服电动压接机

TE Connectivity (TE)

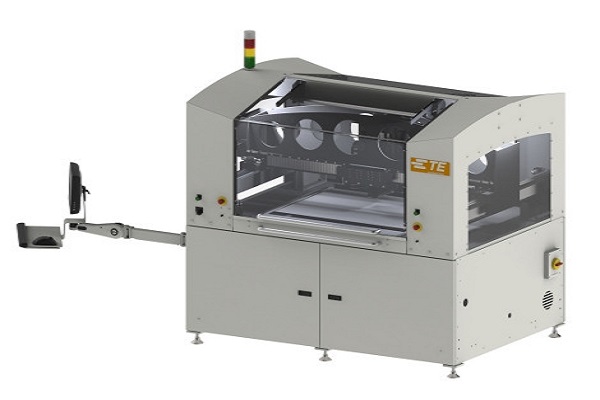

CAP/CAPI 6T 伺服电动压接机

CAP 6T 和等效的 CAPI 6T(直插式结构)完全能够处理目前最严苛的运用情况,且专注于几乎所有的大型板应用,还能容纳多达 12 个插入工具,而且配有下部支撑固定装置。
CAP/CAPI 6T 的关键属性是能够精确且准确地使每个连接器符合预编程的力度、高度和速度要求。每个参数都可针对每个连接器单独进行编程。可根据各自的规格要求将连接器压接到特定的高度或力度。 如果出现错误,将立即停止周期以避免对 PCB 造成损害并最大程度减少返工量。这使得 CAP 6T 和 CAPI 6T 可及时检测到问题,并避免因 PCB 孔尺寸超出公差范围(过大或过小)、连接器缺失或插针弯曲等常见错误而对 PCB 造成损害。
CAPI 6T 板处理机器视频(英文版)

本教学视频介绍了将自适应针连接器用于印刷电路板的 CAPI 6T 伺服电动压接机




‘‘ CAP 6T 旨在将自适应针连接器应用于各种 PCB。它完全能够处理现今从子板到中板再到背板的最严苛的应用。’’

CAP/CAPI 6T 伺服电动压接机,

产品目录





3-6

每个连接器 3 到 6 秒的速度

8"

最大工具长度为 8"

12

插入工具最大数量





参数

工具、服务和接口

工具
插入工具类型 平岩或接头
最大工具长度 8" [200mm]
最大插入工具数量 12
支撑工具 专用固定装置
控件和接口
参数 力度、距离、速度
控制器 PC
操作系统 Windows XP Pro
接口 触摸屏、鼠标、键盘
服务
电源 208/230 VAC,1 相,25A,50/60 Hz
空气 车间气源 80 psi 下 5 CFM
尺寸 60 x 75 x 72" (W x L x H)
重量 4,000 lb [1,820 kg]




特点
  • 受力量:6 吨 [53 kN]
  • 板尺寸:30 x 36" [760 x 910 mm];速度:每个连接器 3 到 6 秒
  • 插入工具类型:平岩或接头
  • 最大工具长度:8" [200 mm];最大插入工具数量:12;支撑工具:专用固定装置
  • 驱动 X/Y:线性伺服驱动装置
  • 驱动 Z:电气伺服驱动装置,滚珠丝杠
  • 监控和控制力度、距离和速度
  • 数据库驱动型软件




应用
  • 子板
  • 中板
  • 背板
