AMP+ HVA 800高压连接器系统

TE Connectivity (TE)

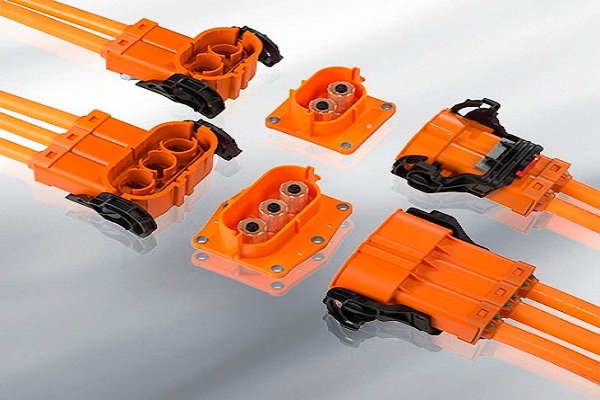

AMP+ HVP 800 高压连接器系统

适用于大电流和优化尺寸的高性能连接器。
TE 的 AMP+ HVP 800 高压连接器系统可通过在 50mm² 的导线中使用高达 250A 的电流(持续),安全地将大电流和高电压从电池传输到变频器和电动机。这些防水的连接器提供坚固的设计,对封装尺寸以及插头和公端选项进行了优化,以创建多线束装配布设选项。这些防触摸 2 针或 3 针连接器和公端采用了 90 度和 180 度插头设计,并在内部集成 HVIL 功能和 EMI 屏蔽。 该连接器产品系列采用很宽的温度和线径范围,以及多个防呆设计选项,适用于众多的混合动力及纯电动汽车应用。通过可实现低插入力的控制杆辅助简化了装配。
运用
  • 电池
  • 变频器
  • 电动机





特性
  • 符合 AK 4.3.3、LV215-1、RoHS
  • 广泛的线径范围
  • 90° 和 180° 插头
  • 防触式
  • 无需工具即可分离
  • 集成式内部 HVIL
  • 2-3 位可供选择
  • 多种键选项
  • 密封





机械
  • 端子:8mm 插针和插座
  • 线径范围:16-50mm² 分离式屏蔽线
  • 锁闩样式:无需工具
  • HVIL:集成式,内部





电气
  • 额定电压:1000V
  • 额定电流:最高 250A
  • 温度范围:-40°C 到 140°C
  • 屏蔽包层:从导线到器件全方位
  • IP 等级:插接:IP67、IP6k9k, 分离:IP2xb





标准和规格
  • AK 4.3.3
  • LV215-1
  • RoHS
